云南锥形旗杆安装步骤：专业施工确保稳固安全

云南锥形旗杆安装步骤：专业施工确保稳固安全

以下是锥形旗杆的专业安装步骤及关键技术要点，确保稳固性与安全性符合GB 50693-2011《旗杆工程技术规范》要求：

一、前期准备

基础勘察

地质检测：采用动力触探仪（N值≥15），确保地基承载力≥100kPa

地下管线排查：使用管线探测仪（精度±0.2m），避开1.5m范围内管线

材料验收

旗杆材质：6063-T6铝合金（壁厚≥5mm）或304不锈钢（含Mo≥2%）

配件检查：

滑轮组：铜镍合金轴承（转速≥3000rpm）

钢丝绳：7×19不锈钢绳（破断强度≥3.2吨）

二、混凝土基础施工

放线定位→开挖→钢筋笼安装→预埋件定位→浇筑养护

参数标准：

基础尺寸：深度=旗杆高度×1/8（ZUI低1.5m）

钢筋配置：Φ12@150mm双向网格，保护层≥50mm

混凝土等级：C30（掺入0.8%减水剂）

预埋件安装：

法兰盘水平度偏差≤1‰（使用激光水准仪校准）

预埋螺栓外露长度=螺母厚度+10mm

三、旗杆组装

1. 分段吊装（适用于高度＞12m旗杆）

吊点设置：距顶端1/3处加装专用吊具（防变形）

对接精度：

同心度偏差≤2mm/m

焊缝等级：二级（UT探伤抽查20%）

2. 锥度调节

顶部直径=底部直径×0.7（如底部Φ168mm→顶部Φ118mm）

使用锥度仪检测（允许偏差±0.5°）

四、抗风系统安装

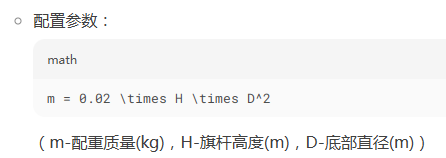

阻尼装置

顶部安装谐波减震器（减震效率≥60%）

防风拉索（适用于高度≥15m）

角度：与地面呈45°±5°

预紧力：钢丝绳破断强度的15%（用张力计校准）

五、电气系统集成（电动旗杆）

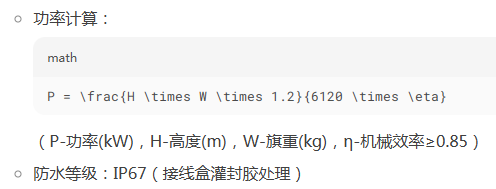

电机安装

控制系统

国歌同步升降：时间误差≤0.5秒（GPS校时模块）

过载保护：电流阈值设定为额定值120%

六、验收测试

静载测试

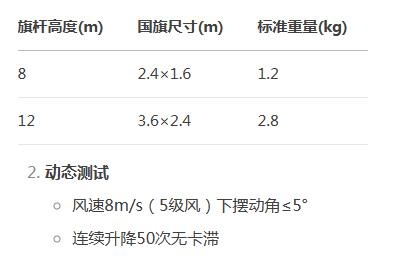

悬挂1.5倍标准旗重（国旗尺寸见下表）持荷24小时

垂直度变化≤1‰H

七、安全防护

防雷系统

接地电阻≤4Ω（镀铜钢棒L=2.5m）

接闪杆高度=旗杆顶端+0.6m

维护通道

检修平台设置（高度＞6m时每6m设一处）

攀爬装置：304不锈钢防滑踏步（间距300mm）

特殊环境应对：

沿海地区：热喷锌处理（厚度≥80μm）+氟碳喷涂

高寒地区：预埋件深度增加至冻土层下0.5m

通过规范施工，锥形旗杆可抗12级台风（风压0.85kN/㎡），使用寿命≥30年。重点控制基础沉降量（竣工后3个月监测，沉降≤2mm）与钢丝绳磨损（每年更换润滑脂）。
